首页 产品中心 > 排母系列
  • 晶垚产品部分_25

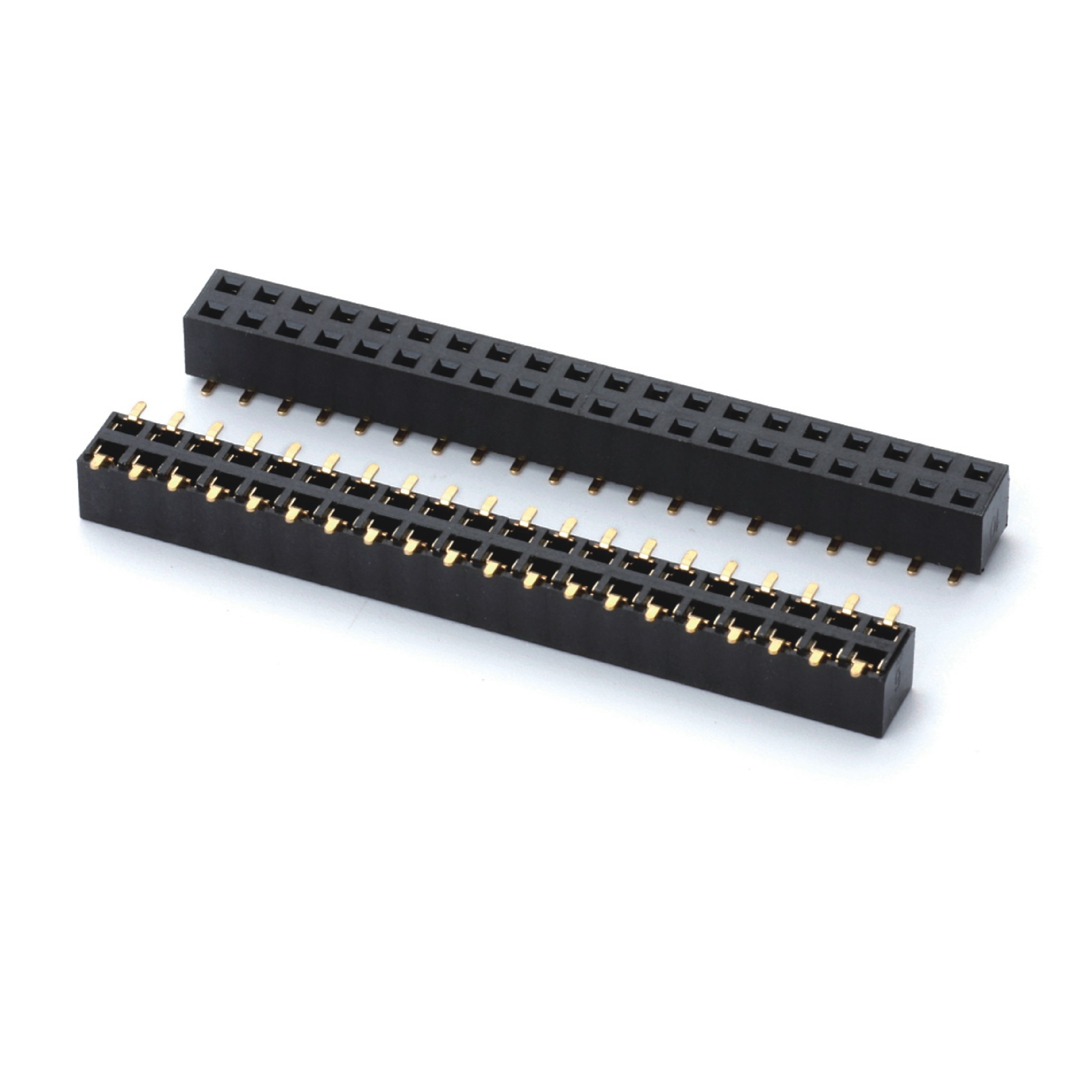

2.00mm 间距排母,立式表贴型

产品描述:

在线咨询

应用领域:广泛应用于电脑、打印机、路由器、智能家居等领域。

通 用 规 格  General Specifications







绝缘体材料:Insulator   Material:
-30% 液晶聚合物LCP (Liquid Crystal Polymer) -30% glass filled copolymer
-30% glass filled polyester , 聚对苯二甲酸丁二醇酯PBT (Polybutylene Terephthalate) -30% glass filled polyester
-45% glass filled nylon , 尼龙46PA 46 (Nylon 46) -45% glass filled nylon
-30% glass flled nylon , 尼龙6TPA 6T (Nylon 6T) -30% glass filled nylon
-30% glass filled nylon , 尼龙9TPA 9T (Nylon 9T) -30% glass filled nylon
绝缘体防火等级: UL  94V-0Insulator Flammability: UL 94V-0
触点材料:磷铜或黄铜Terminal Material: Phosphor bronze or brass
工作温度范围: -55...+125℃Operating temperature range:-55...+125℃
气候种类(IEC):55/125/21℃Climatic category(IEC): 55/125/21
工作湿度范围:75%(年平均相对湿度)Operating Humidity range: Annual mean 75%









工 艺 处 理 Processing







最大加工温度:230度时60秒或260度时20秒3次。Max Processing Temp:230℃ for 60 seconds,or 260℃ for 20 seconds 3x
无铅焊锡: YesLead-Free Solderable:Yes
引线共面度:(0,10mm).004"maxSMT Lead Coplanarity: (0,10mm) .004"max









耐 腐 蚀 性  Corrosion    Resistance







1)IEC 60068-2-1.Ka规定的盐雾试验:48小时。1)Salt spray test IEC 60068-2-11.Ka:48 h
2)IEC 60068-2-42.Kc规定的二氧化硫(SO2) 试验:在浓度为25ppm,  温度为25℃,相对湿度为75%的SO2 中放置96小时。2)Sulfur dioxide (SO2) test IEC 60068-2-42 Kc:96 h at 25 ppm SO2, 25℃,75%rH
3)IEC 60068-2-43.Kc规定的硫化氢(H2S) 试验:在浓度为12ppm,温度为25℃,相对湿度为75%的H2S 中放置96小时。3)Hydrogen sulfide (H2S) test IEC 60068-2-43 Kd:96 h at 12 ppm H2S, 25℃,75%rH


间距/Pitch0.80mm1.00mm1.27mm2.00mm2.54mm3.96mm
额定电流@80℃/ambientCurrent Rating0.5Ampere1Ampere1Ampere2Ampere3Ampere5Ampere
接触电阻(最大)/Contact Resistance(Max)20 m ohm20m ohm20m ohm20m ohm20m ohm20m ohm
耐高压(for one minute)/Withstand Voltage200 VAC200  VAC300 VAC500  VAC600 VAC600 VAC
绝缘电阻(最小)/Insulation Resistance(Min)500M ohm500M ohm1000M ohm1000M ohm1000M ohm1000M ohm
机械寿命(最小)/Mechanical Life(Min)100 Cycles100 Cycles100 Cycles100 Cycles100 Cycles100 Cycles

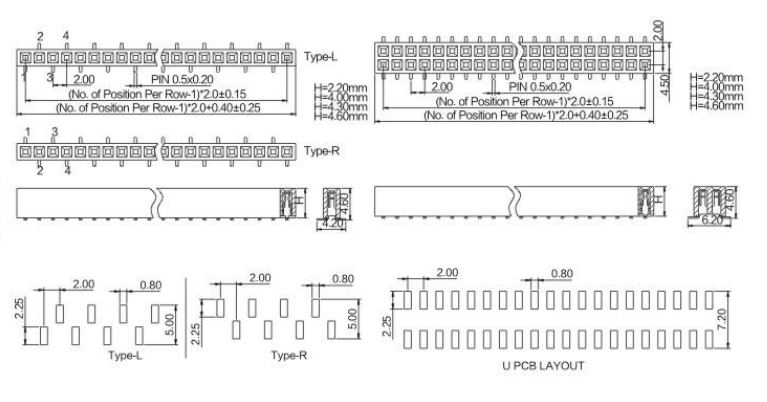

产品尺寸
